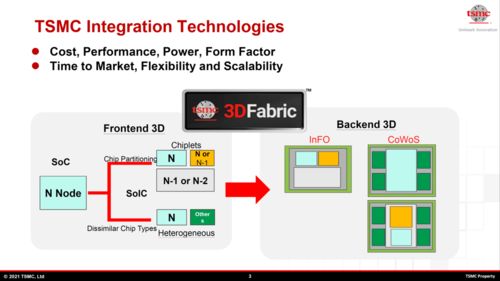

全球半导体制造巨头台积电（TSMC）正式展示了其先进的CoWoS（Chip-on-Wafer-on-Substrate）封装技术路线图，其中特别突出了集成双核心处理器与高达128GB HBM2e（高带宽内存）显存的创新解决方案。这一技术突破不仅标志着封装技术的重要演进，也为下一代高性能计算（HPC）、人工智能（AI）、数据中心和高端图形处理等领域的软硬件开发奠定了坚实基础。
CoWoS封装技术是台积电的核心优势之一，它通过将多个芯片（如逻辑芯片、内存芯片）集成在硅中介层上，再封装到基板上，实现了更高的集成度、更短的互联距离和更优的能效比。此次展示的技术路线图重点在于：一方面，通过双核心设计提升计算并行性和任务处理能力；另一方面，集成128GB的HBM2e显存，大幅提高了内存带宽和容量，有效缓解了传统架构中的“内存墙”瓶颈。HBM2e作为当前最先进的高带宽内存技术，其带宽可达每秒数千GB，功耗却相对较低，特别适用于数据密集型应用。
从硬件开发角度看，这一技术路线图将直接推动芯片设计范式的转变。双核心与超大容量HBM2e的紧密集成，使得单个封装模块能同时处理更复杂的计算任务，例如AI模型训练、科学模拟和实时图形渲染。对于硬件开发者而言，这意味着可以设计出更紧凑、性能更强的系统级解决方案，减少主板空间占用，并降低整体功耗和延迟。CoWoS技术的高良率和可扩展性，为大规模量产提供了可能，有助于加速相关产品（如服务器GPU、AI加速卡）的市场化进程。
在软件开发层面，这一硬件创新也对软件生态提出了新要求。软件开发者需要优化算法以充分利用双核心的并行计算能力和HBM2e的高带宽特性。例如，在AI领域，框架如TensorFlow或PyTorch需适配新的内存层次结构，以减少数据搬运开销；在游戏和图形应用中，引擎可借助大显存实现更精细的纹理和更复杂的场景。操作系统和虚拟化技术也需更新，以高效管理多核心与大容量显存资源，确保软硬件协同发挥最大效能。
台积电此次技术展示，不仅是封装工艺的进步，更体现了半导体行业向异构集成和系统级创新的趋势。随着摩尔定律放缓，通过先进封装技术整合不同功能的芯片，已成为提升整体性能的关键路径。CoWoS路线图的双核心与128GB HBM2e组合，预计将率先应用于高端GPU、AI芯片和服务器处理器，为云计算、自动驾驶和边缘计算等前沿领域注入新动力。
台积电的CoWoS封装技术路线图展示了计算硬件的未来蓝图，双核心与大容量HBM2e显存的结合，将重塑计算机软硬件的开发格局。这要求产业界从芯片设计到软件优化全面跟进，共同迎接一个更高性能、更高效能的计算新时代。随着技术逐步成熟，我们有理由期待更强大的计算设备涌现，推动数字化社会向更深层次发展。
